ทำความเข้าใจฟังก์ชันหลักของไมโครมอเตอร์เชลล์
หัวใจของอุปกรณ์ขนาดเล็กจำนวนนับไม่ถ้วนอยู่ที่ไมโครมอเตอร์ ซึ่งเป็นสิ่งมหัศจรรย์ทางวิศวกรรมที่แปลงพลังงานไฟฟ้าเป็นการเคลื่อนไหวทางกลที่แม่นยำ แม้ว่าส่วนประกอบภายใน เช่น กระดอง แม่เหล็ก และแปรงมักจะได้รับความสนใจมากที่สุด แต่เคสภายนอกก็มีบทบาทสำคัญไม่แพ้กัน ที่ เปลือกไมโครมอเตอร์ เป็นมากกว่าปกธรรมดา เป็นส่วนประกอบแบบมัลติฟังก์ชั่นที่ช่วยรับประกันความสมบูรณ์ ประสิทธิภาพ และอายุการใช้งานของมอเตอร์ ในส่วนนี้จะเจาะลึกถึงวัตถุประสงค์พื้นฐานของเชลล์ โดยกำหนดว่าเหตุใดการออกแบบและการเลือกใช้วัสดุจึงเป็นสิ่งสำคัญยิ่งสำหรับการใช้งานใดๆ
บทบาทและความรับผิดชอบหลัก
เปลือกของไมโครมอเตอร์ได้รับมอบหมายให้มีหน้าที่รับผิดชอบที่หลากหลายซึ่งส่งผลกระทบโดยตรงต่อการทำงานของมอเตอร์ ประการแรก มันให้การสนับสนุนโครงสร้างและตัวเครื่องที่สำคัญ โดยรักษาการจัดตำแหน่งส่วนประกอบภายในที่แม่นยำ การวางแนวที่ไม่ตรงใดๆ แม้แต่ในระดับจุลทรรศน์ก็สามารถนำไปสู่การเสียดสี การสั่นสะเทือน และความล้มเหลวก่อนเวลาอันควรที่เพิ่มขึ้น ประการที่สอง เปลือกทำหน้าที่เป็นด่านแรกในการป้องกันสิ่งปนเปื้อนภายนอก ฝุ่น ความชื้น และอนุภาคอื่นๆ สามารถทำลายล้างภายในที่ละเอียดอ่อนของมอเตอร์ ทำให้เกิดการลัดวงจร การอุดตัน และการกัดกร่อน เปลือกที่ปิดสนิทจะป้องกันไม่ให้องค์ประกอบเหล่านี้เข้าสู่ระบบ
นอกจากนี้ เปลือกยังมีบทบาทสำคัญในการจัดการระบายความร้อน ในระหว่างการทำงาน มอเตอร์จะสร้างความร้อนเนื่องจากความต้านทานไฟฟ้าและแรงเสียดทานทางกล หากความร้อนนี้ไม่กระจายออกไปอย่างมีประสิทธิภาพ อาจทำให้เกิดความร้อนสูงเกินไป ซึ่งทำให้ฉนวนเสื่อมคุณภาพ ลดอำนาจแม่เหล็ก แม่เหล็กถาวร และในที่สุดทำให้มอเตอร์ไหม้ได้ เปลือกทำหน้าที่เป็นตัวระบายความร้อน โดยถ่ายเทพลังงานความร้อนออกจากแกนกลางสู่สิ่งแวดล้อมโดยรอบ ในที่สุด เปลือกก็มีการป้องกันแม่เหล็กไฟฟ้า ซึ่งมีสนามแม่เหล็กของมอเตอร์เพื่อป้องกันการรบกวนกับส่วนประกอบอิเล็กทรอนิกส์ที่มีความละเอียดอ่อนในบริเวณใกล้เคียง และปกป้องมอเตอร์จากสัญญาณรบกวนแม่เหล็กไฟฟ้าภายนอก
ผลกระทบของการออกแบบเชลล์ต่อประสิทธิภาพโดยรวม
การออกแบบเปลือกหุ้มเชื่อมโยงกับคุณลักษณะด้านสมรรถนะโดยรวมของมอเตอร์อย่างแยกไม่ออก ขนาดและน้ำหนักมีส่วนโดยตรงต่อความเฉื่อยของมอเตอร์ และเป็นผลให้การตอบสนองการเร่งความเร็วและการชะลอตัวของมอเตอร์โดยตรง ค่าการนำความร้อนของวัสดุเป็นตัวกำหนดว่าความร้อนจะกระจายไปได้อย่างมีประสิทธิภาพเพียงใด ซึ่งส่งผลต่อรอบการทำงานต่อเนื่องของมอเตอร์และแรงบิดสูงสุด ความแข็งแกร่งของโครงสร้างส่งผลต่อความสามารถของมอเตอร์ในการรองรับการสั่นสะเทือนและลดเสียงรบกวน ซึ่งเป็นปัจจัยสำคัญในการใช้งาน เช่น อุปกรณ์ทางการแพทย์หรือเครื่องเสียง ดังนั้นการเลือกเปลือกที่เหมาะสมจึงไม่ใช่สิ่งที่ต้องคิดในภายหลัง แต่เป็นส่วนพื้นฐานของกระบวนการออกแบบมอเตอร์ที่กำหนดขอบเขตประสิทธิภาพ
การเลือกวัสดุที่เหมาะสมที่สุดสำหรับปลอกไมโครมอเตอร์ของคุณ
การเลือกวัสดุที่เหมาะสมสำหรับก ปลอกมอเตอร์ขนาดเล็ก เป็นการตัดสินใจที่ซับซ้อนซึ่งสร้างสมดุลระหว่างปัจจัยทางกล ความร้อน ไฟฟ้า และเศรษฐกิจ วัสดุเป็นตัวกำหนดน้ำหนัก ความทนทาน ความสามารถในการกระจายความร้อน และราคาของมอเตอร์ ไม่มีวิธีแก้ปัญหาแบบใดที่เหมาะกับทุกคน ตัวเลือกที่เหมาะสมที่สุดนั้นขึ้นอยู่กับความต้องการเฉพาะของการใช้งานโดยสิ้นเชิง ส่วนนี้จะสำรวจวัสดุที่ใช้บ่อยที่สุด โดยเปรียบเทียบคุณสมบัติของวัสดุเหล่านั้นเพื่อเป็นแนวทางในการเลือกอย่างมีข้อมูล
วัสดุทั่วไปและคุณสมบัติ
ภูมิทัศน์ของวัสดุสำหรับเปลือกไมโครมอเตอร์นั้นถูกครอบงำด้วยโลหะและพลาสติก ซึ่งแต่ละอย่างก็มีข้อดีและข้อจำกัดที่แตกต่างกันไป
โลหะผสมโลหะ: อลูมิเนียมและสแตนเลส
ตัวเรือนโลหะ โดยเฉพาะอย่างยิ่งที่ทำจากอลูมิเนียมอัลลอยด์และสแตนเลส มีชื่อเสียงในด้านความแข็งแกร่งและการกระจายความร้อนที่ยอดเยี่ยม
- อลูมิเนียมอัลลอยด์: ได้รับรางวัลในด้านการนำความร้อนสูง ความหนาแน่นต่ำ (ทำให้มีน้ำหนักเบา) และทนต่อการกัดกร่อนได้ดี อะลูมิเนียมมักใช้ในการใช้งานที่การจัดการความร้อนมีความสำคัญเป็นอันดับแรก เช่น ในมอเตอร์ความเร็วสูงหรือมอเตอร์ที่ทำงานต่อเนื่อง อย่างไรก็ตาม โดยทั่วไปจะมีราคาแพงกว่าพลาสติก และอาจผลิตเป็นรูปทรงที่ซับซ้อนได้ยากกว่า
- สแตนเลส: มีความแข็งแรงเชิงกล ความแข็ง และความต้านทานการกัดกร่อนที่ยอดเยี่ยม เป็นวัสดุที่เลือกใช้สำหรับมอเตอร์ที่ทำงานในสภาพแวดล้อมที่รุนแรงและมีฤทธิ์กัดกร่อนหรือที่ต้องการความสมบูรณ์ของโครงสร้างขั้นสูง ข้อเสียคือมีน้ำหนักที่สูงกว่ามากและมีค่าการนำความร้อนต่ำกว่าเมื่อเทียบกับอะลูมิเนียม
พลาสติกวิศวกรรมและคอมโพสิต
โพลีเมอร์ขั้นสูงและวัสดุคอมโพสิตได้รับความนิยมมากขึ้น เนื่องจากมีความสามารถรอบด้าน ความคุ้มทุน และคุณสมบัติเฉพาะตัว
- PBT (โพลีบิวทิลีนเทเรฟทาเลต) และไนลอน: เทอร์โมพลาสติกเหล่านี้มีฉนวนไฟฟ้าที่ดี มีความแข็งแรงเชิงกลสูง และทนทานต่อสารเคมีได้ดี มีน้ำหนักเบา มีราคาไม่แพงในการผลิตจำนวนมากผ่านการฉีดขึ้นรูป และสามารถนำไปรวมกับส่วนประกอบอื่นๆ ได้อย่างง่ายดาย ข้อเสียเปรียบหลักคือการนำความร้อนต่ำกว่า ซึ่งอาจเป็นปัจจัยจำกัดสำหรับการใช้งานที่มีกำลังสูง
- พีพีเอส (โพลีฟีนิลีนซัลไฟด์): พลาสติกประสิทธิภาพสูงที่รู้จักกันดีในด้านความเสถียรทางความร้อนที่ยอดเยี่ยม ทนต่อสารเคมี และสารหน่วงไฟโดยธรรมชาติ เหมาะสำหรับมอเตอร์ที่เผชิญกับอุณหภูมิสูงและสภาพแวดล้อมทางเคมีที่รุนแรง
ตารางเปรียบเทียบวัสดุ
ตารางต่อไปนี้แสดงการเปรียบเทียบคุณสมบัติหลักของวัสดุทั่วไปเหล่านี้อย่างชัดเจนแบบเทียบเคียงกัน ซึ่งแสดงให้เห็นว่านักออกแบบต้องเสียข้อดีข้อเสียอย่างไร
| วัสดุ | การนำความร้อน | ความหนาแน่น (น้ำหนัก) | ความต้านทานการกัดกร่อน | ค่าใช้จ่าย | การประยุกต์ใช้ในอุดมคติ |
|---|---|---|---|---|---|
| อลูมิเนียมอัลลอยด์ | สูง | ต่ำ | ดี | ปานกลาง-สูง | สูง-speed drones, precision instruments |
| สแตนเลส | ปานกลาง | สูง | ยอดเยี่ยม | สูง | อุปกรณ์การแพทย์ ระบบยานยนต์ |
| PBT/ไนลอน | ต่ำ | ต่ำมาก | ยุติธรรมถึงดี | ต่ำ | เครื่องใช้ไฟฟ้า, เครื่องใช้ในครัวเรือน |
| PPS | ต่ำ | ต่ำมาก | ยอดเยี่ยม | ปานกลาง | ใต้ฝากระโปรงรถยนต์, ปั๊มเคมี |
ตามที่ตารางแสดงให้เห็น อลูมิเนียมให้ประสิทธิภาพการระบายความร้อนที่ดีที่สุดแต่มีต้นทุนที่สูงกว่าและมีน้ำหนักปานกลาง สแตนเลสมีความทนทานที่เหนือชั้นในสภาวะที่ยากลำบากแต่มีน้ำหนักมาก พลาสติกมีน้ำหนักเบาและราคาถูก แต่กระจายความร้อนได้ไม่ดี ในที่สุดตัวเลือกก็ขึ้นอยู่กับว่าคุณสมบัติใดที่สำคัญที่สุดสำหรับการใช้งานตามวัตถุประสงค์ของมอเตอร์
ข้อควรพิจารณาในการออกแบบที่สำคัญสำหรับตัวเรือนมอเตอร์ประสิทธิภาพสูง
การออกแบบ ตัวเรือนไมโครมอเตอร์ประสิทธิภาพสูง ต้องใช้แนวทางที่พิถีพิถันซึ่งนอกเหนือไปจากแค่การปิดล้อมส่วนประกอบต่างๆ โดยเกี่ยวข้องกับกระบวนการทางวิศวกรรมแบบองค์รวมที่มุ่งเน้นการปรับให้เหมาะสมสำหรับการจัดการระบายความร้อน กลศาสตร์โครงสร้าง ความสามารถในการผลิต และการบูรณาการ โครงสร้างประสิทธิภาพสูงคือสิ่งที่แยกมอเตอร์ที่เชื่อถือได้ มีประสิทธิภาพ และมีอายุการใช้งานยาวนานออกจากมอเตอร์ธรรมดา ในส่วนนี้จะแจกแจงปัจจัยสำคัญที่วิศวกรต้องระบุในระหว่างขั้นตอนการออกแบบ
กลยุทธ์การจัดการความร้อน
การกระจายความร้อนอย่างมีประสิทธิผลถือเป็นส่วนที่สำคัญที่สุดในการออกแบบเพื่อให้ได้ประสิทธิภาพสูง ความร้อนที่มากเกินไปเป็นศัตรูหลักของอายุการใช้งานของมอเตอร์ สามารถใช้กลยุทธ์หลายประการในการออกแบบที่อยู่อาศัยเพื่อต่อสู้กับสิ่งนี้

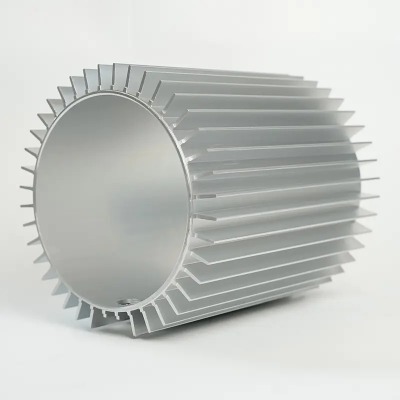

- แผงระบายความร้อนในตัว: การออกแบบพื้นผิวภายนอกของตัวเครื่องด้วยครีบหรือสันจะช่วยเพิ่มพื้นที่ผิวที่สัมผัสกับอากาศได้อย่างมาก ซึ่งช่วยปรับปรุงการถ่ายเทความร้อนแบบพาความร้อนได้อย่างมาก นี่เป็นคุณสมบัติทั่วไปในตัวเรือนอะลูมิเนียมสำหรับมอเตอร์แบบไร้แปรงถ่าน
- วัสดุเชื่อมต่อในการระบายความร้อน (TIM): การใช้จาระบีหรือแผ่นนำความร้อนระหว่างแกนมอเตอร์ภายในและเปลือกตัวเครื่องทำให้มั่นใจได้ว่าการถ่ายเทความร้อนจากแหล่งความร้อนไปยังเปลือกกระจายความร้อนมีประสิทธิภาพ
- การเลือกใช้วัสดุ: ตามที่กล่าวไว้ก่อนหน้านี้ การเลือกวัสดุที่มีค่าการนำความร้อนสูง เช่น อะลูมิเนียม ถือเป็นพื้นฐานสำหรับการใช้งานที่มีภาระความร้อนสูง
- การจัดการการไหลของอากาศ: การออกแบบตัวเครื่องสามารถรวมช่องระบายอากาศหรือช่องต่างๆ เพื่อนำทางการไหลเวียนของอากาศระบายความร้อนเหนือมอเตอร์ อย่างไรก็ตาม สิ่งนี้จะต้องสมดุลกับความจำเป็นในการป้องกันทางเข้า (เช่น การจัดอันดับ IP)
ความสมบูรณ์ของโครงสร้างและการหน่วงการสั่นสะเทือน
ตัวเรือนต้องแข็งแรงพอที่จะป้องกันการเสียรูปภายใต้น้ำหนักบรรทุก ซึ่งจะทำให้ส่วนประกอบภายในไม่ตรงแนวและทำให้เกิดความเสียหาย สิ่งนี้เกี่ยวข้องกับการวิเคราะห์โครงสร้าง (เช่น Finite Element Analysis หรือ FEA) เพื่อระบุและเสริมจุดอ่อน ในขณะเดียวกัน ตัวเรือนจะต้องรองรับการสั่นสะเทือนที่เกิดจากตัวมอเตอร์ได้อย่างมีประสิทธิภาพ การสั่นสะเทือนที่มากเกินไปทำให้เกิดเสียงดัง การสึกหรอของส่วนประกอบ และความล้มเหลวของข้อต่อบัดกรี เทคนิคการออกแบบได้แก่:
- การเพิ่มซี่โครงเชิงกลยุทธ์เพื่อเพิ่มความแข็งโดยไม่ต้องเพิ่มน้ำหนักมากนัก
- ผสมผสานวัสดุลดแรงสั่นสะเทือนหรือตัวยึดระหว่างมอเตอร์และโครงสร้างภายนอก
- รับประกันความพอดีระหว่างส่วนประกอบต่างๆ เพื่อหลีกเลี่ยงเสียงเขย่าแล้วมีเสียงและการเคลื่อนไหวเล็กๆ น้อยๆ
เทคนิคการผลิตและความคลาดเคลื่อน
กระบวนการผลิตที่เลือกนั้นถูกกำหนดโดยวัสดุและความซับซ้อนของการออกแบบ โดยทั่วไปแล้วตัวเรือนโลหะจะหล่อขึ้นรูปหรือกลึงด้วยเครื่องจักร จึงมีความแม่นยำสูงและมีคุณสมบัติทางความร้อนที่ดีเยี่ยม แต่มีราคาสูงกว่า ตัวเรือนพลาสติกแทบจะได้รับการฉีดขึ้นรูปโดยเฉพาะ ซึ่งมีความคุ้มทุนสูงสำหรับปริมาณมาก และช่วยให้มีรูปร่างที่ซับซ้อนและบูรณาการได้อย่างเหลือเชื่อ ไม่ว่าจะด้วยวิธีใดก็ตาม การรักษาพิกัดความเผื่อให้แน่นถือเป็นสิ่งสำคัญในการรับรองการจัดตำแหน่งตลับลูกปืน การวางแนวเฟือง (ถ้ามี) และความสม่ำเสมอในการประกอบโดยรวม วิธีการออกแบบเพื่อความสามารถในการผลิต (DFM) ถือเป็นสิ่งสำคัญเพื่อหลีกเลี่ยงคุณสมบัติที่เป็นไปไม่ได้หรือมีราคาแพงในการผลิต
สำรวจกล่องหุ้มไมโครมอเตอร์ที่มีความแม่นยำประเภทต่างๆ
โลกของ กล่องหุ้มไมโครมอเตอร์ที่มีความแม่นยำ มีความหลากหลายด้วยการออกแบบที่แตกต่างกันซึ่งได้รับการออกแบบมาเพื่อตอบสนองความต้องการด้านการปฏิบัติงานและสิ่งแวดล้อมโดยเฉพาะ ประเภทของกล่องหุ้มส่งผลโดยตรงต่อระดับการป้องกันของมอเตอร์ วิธีการทำความเย็น และความเหมาะสมโดยรวมสำหรับการใช้งาน การทำความเข้าใจประเภทเหล่านี้ถือเป็นสิ่งสำคัญในการเลือกมอเตอร์ให้เหมาะกับงาน ในส่วนนี้จะสำรวจประเภทตู้ที่พบบ่อยที่สุด ตั้งแต่ยูนิตแบบเปิดไปจนถึงยูนิตที่ปิดสนิท
เปิดกรอบเปลือก
กล่องหุ้มแบบเปิดตามชื่อ คือ ให้การป้องกันน้อยที่สุด โดยทั่วไปจะประกอบด้วยโครงโครงสร้างพื้นฐานที่ยึดส่วนประกอบของมอเตอร์ให้เข้าที่ แต่ทำให้กระดองและขดลวดสัมผัสกับอากาศเปิด
- ข้อดี: ข้อได้เปรียบหลักคือการระบายความร้อนที่ยอดเยี่ยมเนื่องจากการสัมผัสกับอากาศแวดล้อมสูงสุด การออกแบบนี้เป็นวิธีการผลิตที่ง่ายที่สุดและราคาถูกที่สุด
- ข้อเสีย: โดยแทบจะไม่สามารถป้องกันฝุ่น ความชื้น หรือการสัมผัสทางกายภาพได้ มอเตอร์เหล่านี้มีความเสี่ยงสูงต่อความเสียหายจากวัตถุแปลกปลอม และไม่เหมาะสำหรับสภาพแวดล้อมที่ไม่สะอาดและแห้ง
- การใช้งาน: ใช้เป็นหลักในห้องปฏิบัติการ การพัฒนาต้นแบบ หรือภายในระบบปิดขนาดใหญ่ที่อุปกรณ์ภายนอกให้การป้องกันที่จำเป็น
ตู้แบบปิดไม่ระบายอากาศ (TENV)
กล่อง TENV แสดงถึงก้าวสำคัญในการป้องกัน มอเตอร์ถูกปิดผนึกไว้อย่างสมบูรณ์ภายในเปลือก เพื่อป้องกันการแลกเปลี่ยนอากาศอย่างอิสระระหว่างภายในและภายนอกของมอเตอร์
- ข้อดี: ให้การป้องกันฝุ่น สิ่งสกปรก และความชื้นเล็กน้อย (เช่น ละอองน้ำกระเซ็น) ได้อย่างดีเยี่ยม มีความทนทานมากกว่าการออกแบบเฟรมแบบเปิด
- ข้อเสีย: การกระจายความร้อนมีประสิทธิภาพน้อยกว่าเนื่องจากอาศัยการนำผ่านเปลือกและการพาความร้อนจากพื้นผิวด้านนอกเท่านั้น ซึ่งอาจจำกัดความหนาแน่นของกำลังของมอเตอร์และรอบการทำงานต่อเนื่อง
- การใช้งาน: ใช้กันอย่างแพร่หลายในเครื่องใช้ไฟฟ้า ปั๊ม พัดลม และการใช้งานอื่นๆ ที่สภาพแวดล้อมการทำงานอาจมีสารปนเปื้อนในอากาศ
พัดลมระบายความร้อนแบบปิดทั้งหมด (TEFC) และตู้กันน้ำ
สำหรับการใช้งานที่มีความต้องการมากขึ้น จำเป็นต้องมีกล่องหุ้มพิเศษเพิ่มเติมอีก
- เทเอฟซี: การออกแบบนี้คล้ายกับ TENV แต่มีพัดลมภายนอกติดตั้งอยู่บนเพลามอเตอร์ พัดลมนี้เป่าลมไปเหนือด้านนอกของตัวเครื่อง เพิ่มการถ่ายเทความร้อนแบบพาความร้อนอย่างมาก และให้กำลังขับที่สูงกว่ามอเตอร์ TENV มาตรฐาน
- กรอบกันน้ำ/IP67: เหล่านี้เป็นกล่องหุ้ม TENV ที่มีความเชี่ยวชาญสูงซึ่งได้รับการออกแบบด้วยเทคนิคการปิดผนึกขั้นสูง (เช่น ปะเก็น โอริง ขั้วต่อแบบปิดผนึก) เพื่อให้ทนต่อการแช่ในน้ำหรือสัมผัสกับไอพ่นแรงดันสูง โดดเด่นด้วยระดับการป้องกันน้ำเข้า (IP) สูง เช่น IP67 หรือ IP68
ความก้าวหน้าจากโครงแบบเปิดไปสู่ตู้กันน้ำแสดงให้เห็นข้อดีข้อเสียที่ชัดเจน: การป้องกันที่เพิ่มขึ้นมักจะมาพร้อมกับการประนีประนอมในประสิทธิภาพการระบายความร้อน และต้นทุนและความซับซ้อนที่เพิ่มขึ้น การคัดเลือกจะต้องอยู่บนพื้นฐานของความเข้าใจอย่างถ่องแท้เกี่ยวกับสภาพแวดล้อมการปฏิบัติงาน
คู่มือการกำหนดเอง ไมโครมอเตอร์เชลล์ กระบวนการผลิต
เมื่อโซลูชันที่จำหน่ายทั่วไปไม่สามารถตอบสนองข้อกำหนดการใช้งานเฉพาะได้ เส้นทางของ การผลิตเปลือกมอเตอร์ขนาดเล็กแบบกำหนดเอง กลายเป็นสิ่งจำเป็น กระบวนการนี้เกี่ยวข้องกับการสร้างตัวเรือนที่มีเอกลักษณ์เฉพาะซึ่งปรับให้เหมาะกับข้อกำหนดด้านมิติ วัสดุ และประสิทธิภาพที่แน่นอน การมีส่วนร่วมในการผลิตตามสั่งช่วยให้สามารถปรับประสิทธิภาพให้เหมาะสมซึ่งเป็นไปไม่ได้กับชิ้นส่วนมาตรฐาน แต่ต้องใช้ความเข้าใจอย่างลึกซึ้งเกี่ยวกับกระบวนการที่มีอยู่และผลที่ตามมา คู่มือนี้จะอธิบายเส้นทางการผลิตหลักสำหรับเปลือกหอยแบบกำหนดเอง
การฉีดขึ้นรูปสำหรับเปลือกพลาสติก
การฉีดขึ้นรูปเป็นกระบวนการหลักสำหรับตัวเรือนมอเตอร์พลาสติกที่ผลิตจำนวนมาก โดยเกี่ยวข้องกับการให้ความร้อนเม็ดพลาสติกจนหลอมเหลว จากนั้นจึงฉีดเม็ดพลาสติกภายใต้แรงดันสูงเข้าไปในโพรงแม่พิมพ์โลหะที่กลึงด้วยเครื่องจักรอย่างแม่นยำ
ขั้นตอนของการฉีดขึ้นรูป:
- การออกแบบและการผลิตเครื่องมือ: ขั้นตอนแรกและสำคัญที่สุดคือการสร้างแม่พิมพ์ (หรือ "เครื่องมือ") กระบวนการนี้เป็นกระบวนการที่ซับซ้อน มีราคาแพง และใช้เวลานานที่เกี่ยวข้องกับการตัดเฉือน CNC ของเหล็กชุบแข็งหรืออะลูมิเนียม การออกแบบต้องคำนึงถึงการหดตัวของวัสดุ ช่องระบายความร้อน และกลไกการดีดออก
- วงจรการปั้น: วงจรนี้เกี่ยวข้องกับการหนีบปิดแม่พิมพ์ การฉีดพลาสติกหลอมเหลว กดค้างไว้เพื่อบรรจุโพรง ทำให้ชิ้นส่วนเย็นลง การเปิดแม่พิมพ์ และดีดชิ้นส่วนที่เสร็จแล้วออก รอบนี้อาจใช้เวลาไม่กี่วินาทีถึงนาที
- หลังการประมวลผล: หลังจากการดีดออก ชิ้นส่วนอาจจำเป็นต้องตัดแต่งพลาสติกส่วนเกิน (แฟลช) และการดำเนินการรองใดๆ เช่น การเจาะรูหรือเพิ่มเม็ดมีด
ข้อดี: อัตราการผลิตที่สูงมาก ความสามารถในการทำซ้ำได้ดีเยี่ยม ต้นทุนต่อชิ้นส่วนต่ำในปริมาณสูง และความสามารถในการสร้างรูปทรงที่ซับซ้อนด้วยความแม่นยำสูง
ข้อเสีย: ต้นทุนเครื่องมือเริ่มต้นที่สูงเป็นพิเศษ เวลาในการผลิตเครื่องมือที่ยาวนาน และความเป็นไปได้ทางเศรษฐกิจสำหรับการผลิตในปริมาณน้อย
การหล่อและเครื่องจักรกลซีเอ็นซีสำหรับเปลือกโลหะ
สำหรับตัวเรือนโลหะ กระบวนการหลักสองกระบวนการคือการหล่อขึ้นรูปและการตัดเฉือน CNC
- หล่อตาย: หลักการคล้ายกับการฉีดขึ้นรูป แต่สำหรับโลหะ โลหะหลอมเหลว (เช่น อลูมิเนียมหรือโลหะผสมสังกะสี) ถูกบังคับให้อัดลงในแม่พิมพ์เหล็กภายใต้แรงดันสูง เหมาะอย่างยิ่งสำหรับการผลิตชิ้นส่วนโลหะผนังบางที่ซับซ้อนในปริมาณมาก โดยมีพื้นผิวที่ดีและมีความเสถียรของขนาด แม้ว่าเครื่องมือจะมีราคาแพง แต่ต้นทุนต่อชิ้นส่วนก็ต่ำสำหรับปริมาณมาก
- เครื่องจักรกลซีเอ็นซี: กระบวนการหักลบที่บล็อกโลหะแข็ง (หรือพลาสติก) ขึ้นรูปด้วยเครื่องมือตัดที่ควบคุมด้วยคอมพิวเตอร์เพื่อเอาวัสดุออก กระบวนการนี้มีความหลากหลายและแม่นยำอย่างไม่น่าเชื่อ สามารถผลิตชิ้นส่วนที่มีพิกัดความเผื่อต่ำมากและมีคุณสมบัติที่ซับซ้อนได้ เหมาะสำหรับการสร้างต้นแบบ การผลิตในปริมาณน้อย และชิ้นส่วนที่ต้องการความแข็งแรงสูงกว่าการหล่อ ข้อเสียเปรียบหลักคือต้นทุนต่อชิ้นส่วนที่สูงขึ้น (เนื่องจากวัสดุเหลือใช้และรอบเวลาที่ยาวนานขึ้น) และข้อจำกัดทางเรขาคณิตบางประการเมื่อเปรียบเทียบกับการหล่อ
การเลือกกระบวนการที่เหมาะสม
การตัดสินใจระหว่างกระบวนการเหล่านี้ขับเคลื่อนโดยปัจจัยสามประการเป็นหลัก ได้แก่ ปริมาณ วัสดุ และความซับซ้อน
- ปริมาณ: ปริมาณมาก (10,000 ชิ้นส่วน) เหมาะกับการฉีดขึ้นรูปหรือการหล่อแบบตายตัว แม้ว่าต้นทุนเครื่องมือจะสูงก็ตาม ปริมาณน้อย (1 - 1,000 ชิ้นส่วน) ทำให้การตัดเฉือน CNC เป็นตัวเลือกเริ่มต้น
- วัสดุ: วัสดุที่ต้องการมักจะกำหนดกระบวนการ พลาสติกส่วนใหญ่เป็นแบบฉีดขึ้นรูป ในขณะที่โลหะเป็นแบบหล่อหรือผ่านเครื่องจักร
- ความซับซ้อนและความแม่นยำ: รูปร่างที่มีความซับซ้อนสูงทำได้ดีที่สุดโดยการขึ้นรูปหรือการหล่อ ชิ้นส่วนที่ต้องการความแม่นยำและความแข็งแกร่งสูงสุดเท่าที่จะเป็นไปได้มักถูกกลึงด้วยเครื่องจักร
การควบคุมการผลิตตามสั่งต้องอาศัยความร่วมมืออย่างใกล้ชิดกับวิศวกรการผลิตที่มีประสบการณ์เพื่อเลือกกระบวนการที่คุ้มค่าและเหมาะสมทางเทคนิคที่สุดสำหรับการใช้งาน
การบำรุงรักษาและการแก้ไขปัญหาสำหรับเคสไมโครมอเตอร์ที่ทนทาน
การดูแลให้ไมโครมอเตอร์มีสุขภาพที่ดีในระยะยาวนั้นเกี่ยวข้องกับการบำรุงรักษาเชิงรุกและการแก้ไขปัญหาระบบป้องกันภายนอกอย่างชาญฉลาด ก เคสไมโครมอเตอร์ที่ทนทาน ได้รับการออกแบบมาให้มีอายุการใช้งานยาวนาน แต่ก็ไม่สามารถทำลายได้ การทำความเข้าใจวิธีการดูแลรักษาและระบุสัญญาณของความล้มเหลวสามารถป้องกันความเสียหายร้ายแรงของมอเตอร์และยืดอายุการใช้งานได้อย่างมาก ส่วนสุดท้ายนี้จะให้คำแนะนำที่เป็นประโยชน์สำหรับผู้ใช้และช่างเทคนิค
การตรวจสอบตามปกติและการบำรุงรักษาเชิงป้องกัน
ตารางการบำรุงรักษาเป็นประจำเป็นการป้องกันที่ดีที่สุดจากความล้มเหลวที่ไม่คาดคิด ควรเน้นที่สภาพภายนอกและประสิทธิภาพของมอเตอร์
- การตรวจสอบด้วยสายตา: ตรวจสอบเคสเป็นประจำเพื่อดูร่องรอยความเสียหายทางกายภาพ เช่น รอยแตก รอยบุบ หรือรอยขีดข่วนลึก สิ่งเหล่านี้สามารถลดความสมบูรณ์ของโครงสร้างและระดับการป้องกันได้ มองหาสัญญาณของการกัดกร่อน โดยเฉพาะบนโครงโลหะ ซึ่งอาจทำให้วัสดุอ่อนตัวและทำให้เกิดรูได้
- การทำความสะอาด: รักษาโครงมอเตอร์ให้สะอาดและปราศจากเศษซาก สำหรับมอเตอร์ TENV และ TEFC ตรวจสอบให้แน่ใจว่าครีบระบายความร้อนและใบพัดลม (ถ้ามี) ไม่มีสิ่งสกปรกอุดตัน เนื่องจากจะทำให้การกระจายความร้อนลดลงอย่างมาก ใช้แปรงขนอ่อนหรือลมอัดแรงดันต่ำ ระวังอย่าให้ส่วนประกอบใดๆ เสียหาย
- ตรวจสอบซีลและปะเก็น: สำหรับมอเตอร์ที่ได้รับการจัดอันดับว่ากันน้ำหรือกันฝุ่น ให้ตรวจสอบความสมบูรณ์ของซีล ปะเก็น และต่อมสายเคเบิลเป็นระยะๆ วัสดุเหล่านี้สามารถย่อยสลายเมื่อเวลาผ่านไปเนื่องจากความร้อน โอโซน หรือความเครียดทางกล ซึ่งทำให้ซีลแตก
- การตรวจสอบความร้อน: ใช้เทอร์โมมิเตอร์อินฟราเรดหรือกล้องถ่ายภาพความร้อนเพื่อตรวจสอบอุณหภูมิการทำงานของมอเตอร์เป็นระยะ อุณหภูมิที่เพิ่มขึ้นอย่างค่อยเป็นค่อยไปเมื่อเวลาผ่านไปสามารถบ่งชี้ว่าครีบระบายความร้อนของตัวเครื่องอุดตัน เส้นทางความร้อนภายในลดลง หรือแบริ่งทำงานล้มเหลว ทำให้เกิดความร้อนเพิ่มขึ้น
ปัญหาทั่วไปและขั้นตอนการวินิจฉัย
เมื่อสงสัยว่ามีปัญหา แนวทางการวินิจฉัยอย่างเป็นระบบถือเป็นกุญแจสำคัญ
- ความร้อนสูงเกินไป: หากมอเตอร์มีความร้อนสูงเกินไป ปัญหาอาจเกิดขึ้นภายนอก (ครีบระบายความร้อนอุดตัน การทำงานในอุณหภูมิแวดล้อมสูง) หรือภายใน (การสึกหรอของแบริ่ง ความผิดปกติทางไฟฟ้า) ขั้นแรก ตรวจสอบและทำความสะอาดด้านนอกของตัวเครื่อง หากปัญหายังคงอยู่ แสดงว่าข้อผิดพลาดน่าจะเกิดจากภายใน
- ความเสียหายทางกายภาพ: ต้องเปลี่ยนปลอกที่ร้าวหรือบุบ แม้แต่รอยแตกเล็กๆ ก็สามารถปล่อยให้สิ่งปนเปื้อนที่เป็นอันตรายเข้าไปได้ ส่งผลให้เกิดการกัดกร่อนภายในหรือไฟฟ้าลัดวงจรได้
- เสียงรบกวนและการสั่นสะเทือน: แม้ว่ามักจะเป็นปัญหาภายใน แต่บางครั้งเสียงรบกวนหรือการสั่นสะเทือนที่มากเกินไปอาจเกิดจากการยึดตัวเครื่องที่หลวมหรือวัตถุแปลกปลอมที่กระทบกับพัดลมภายนอก (บนมอเตอร์ TEFC) ตรวจสอบให้แน่ใจว่าฮาร์ดแวร์สำหรับติดตั้งทั้งหมดแน่นหนาและเส้นทางการไหลของอากาศภายนอกชัดเจน
- การสูญเสียประสิทธิภาพ: หากมอเตอร์ดูมีกำลังน้อยลงหรือมีปัญหาในการรับภาระ ให้พิจารณาว่าความร้อนสูงเกินไปเนื่องจากการกระจายความร้อนออกจากโครงไม่ดี อาจทำให้อุปกรณ์อิเล็กทรอนิกส์ภายในลดความเร็ว (ลดกำลัง) เพื่อปกป้องตัวเอง
ด้วยการผสานรวมแนวทางปฏิบัติในการบำรุงรักษาและการแก้ไขปัญหาเหล่านี้ ทำให้สามารถรักษาความสมบูรณ์ของเคสไมโครมอเตอร์ได้ โดยรับประกันว่าจะยังคงให้การปกป้องที่เชื่อถือได้สำหรับส่วนประกอบที่มีความละเอียดอ่อนภายใน ดังนั้นจึงเป็นการเพิ่มการลงทุนในอุปกรณ์ให้สูงสุด
